污水提升泵站

厂家直销品质保障产品定制技术支持

产品详情

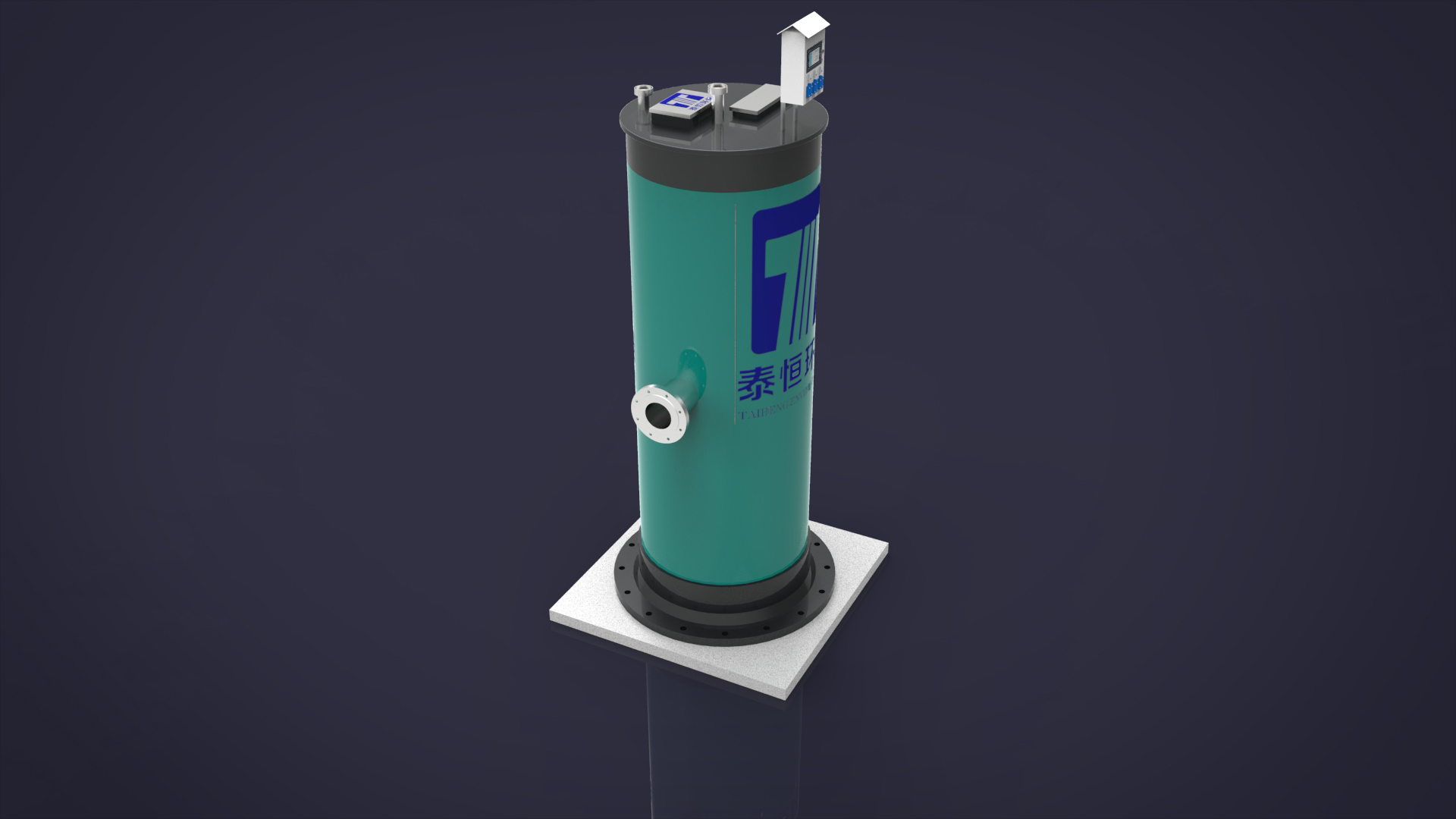

TH-PPS污水提升泵站是提升污水、雨水、饮用水、废水等提升排水的装备，由工厂集中设计、制造、组装后运到现场安装的新型环保新一代泵站。泵站系列产品具有工期短、安装方便、体积小、效率高、智能化网络化等现代产品特点，与传统泵站相比土建工程量少、投资可减少一半以上、产品质量可靠，是传统混凝土污水提升泵站的替代品。

按需定制
每一套污水提升泵站都是根据客户提供的数据设计，以保证泵站的运行工况满足使用要求。
新型材质
泵站筒体结构由纤维缠绕玻璃钢（GRP）制成，电脑控制连续缠绕成型，确保厚度均匀并达到设计要求，质量稳定优良。
配件标准
所有配件都在工厂内预制完成，包括压力管路、检修平台、进出水管等，出厂前进行测试保证配件的质量可靠。
高度集成

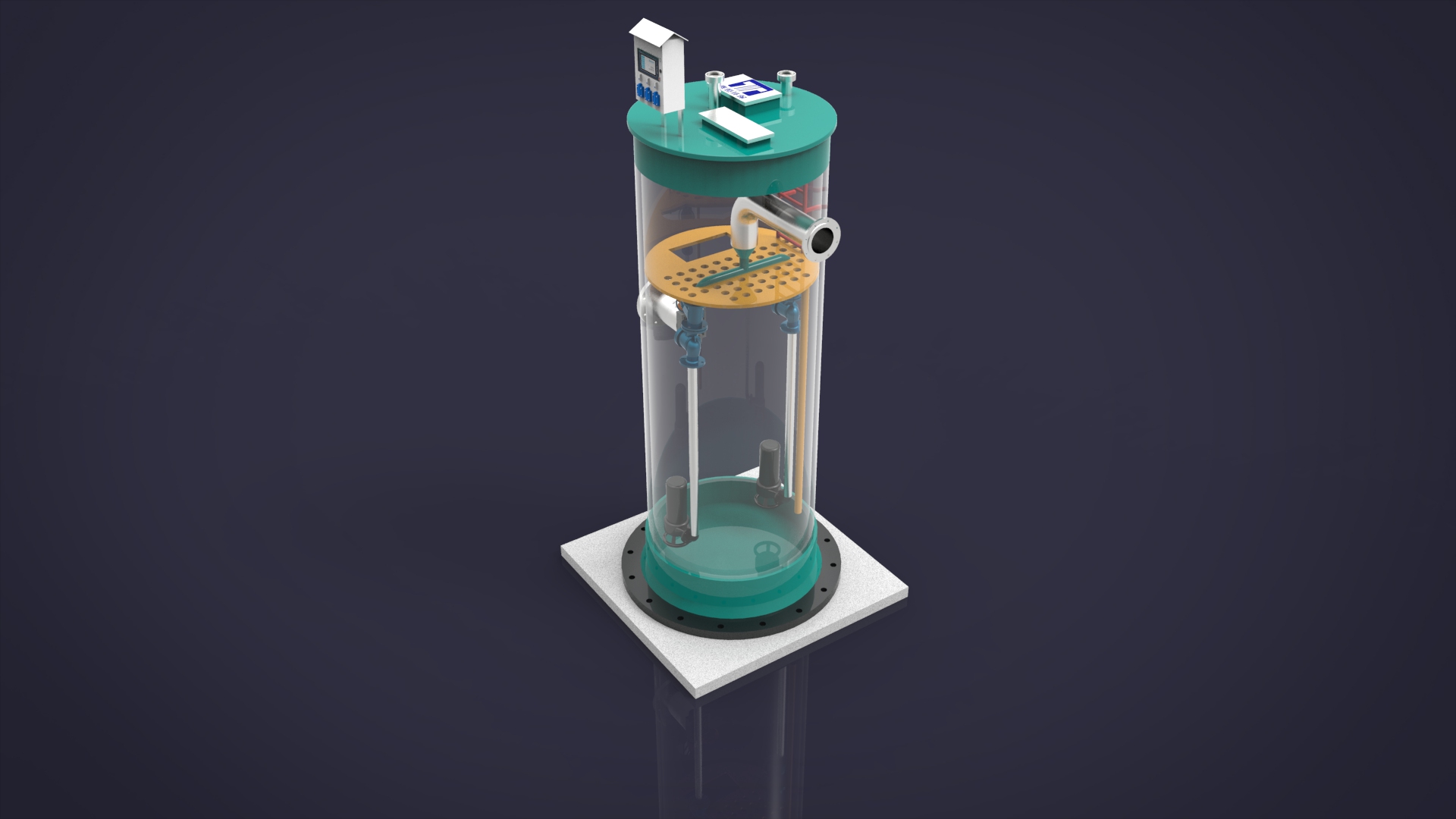

预制泵站作为一体化设备，成套提供：泵站筒体、压力管道、检修平台、检修爬梯、格栅装置、耦合系统、通风装置、防滑井盖等。
外形美观
预制泵站全部埋于地下，地面只留有检修孔和控制箱，也可选配景观式管理房置于地上，与周围环境相协调。
成本节约
泵站为成套供应，所有内部安装调试工作在工厂内完成，现场只需将泵站整体安装，极大地减少了土建施工周期和工程成本，降低了业主的整体投资。
使用寿命
泵站筒体材质为玻璃钢材质，内部配件使用SUS304和热镀锌等防腐材质，无需维护保养，正常使用寿命可达50年以上。
检修方便
水泵和格栅全部配有导轨，检修时可以快速的拆除和安装。
功能扩展
预制泵站可与我公司的一体化污水处理设备配套使用，构建完整的污水处理与回用系统。

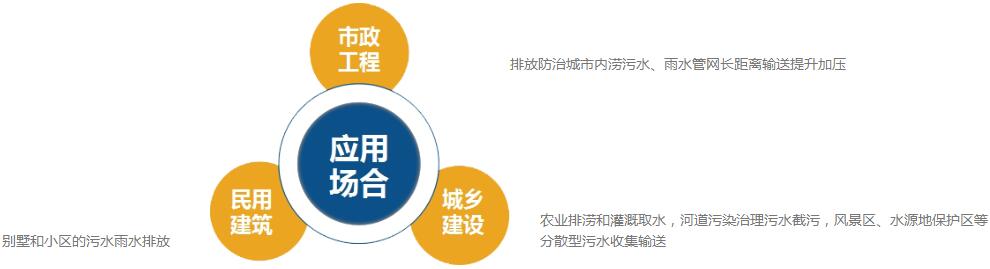

使用场合

广泛应用于市政工程、工业或其他一切不能依靠重力作用直接把废水排放到污水处理系统的建筑。其中，市政排水适用于污水泵站、排水泵站、合流泵站等中途泵站。
液体：城市污水，雨水、排水、废水和源水。

体温度低于40℃，液体PH介于4~10之间

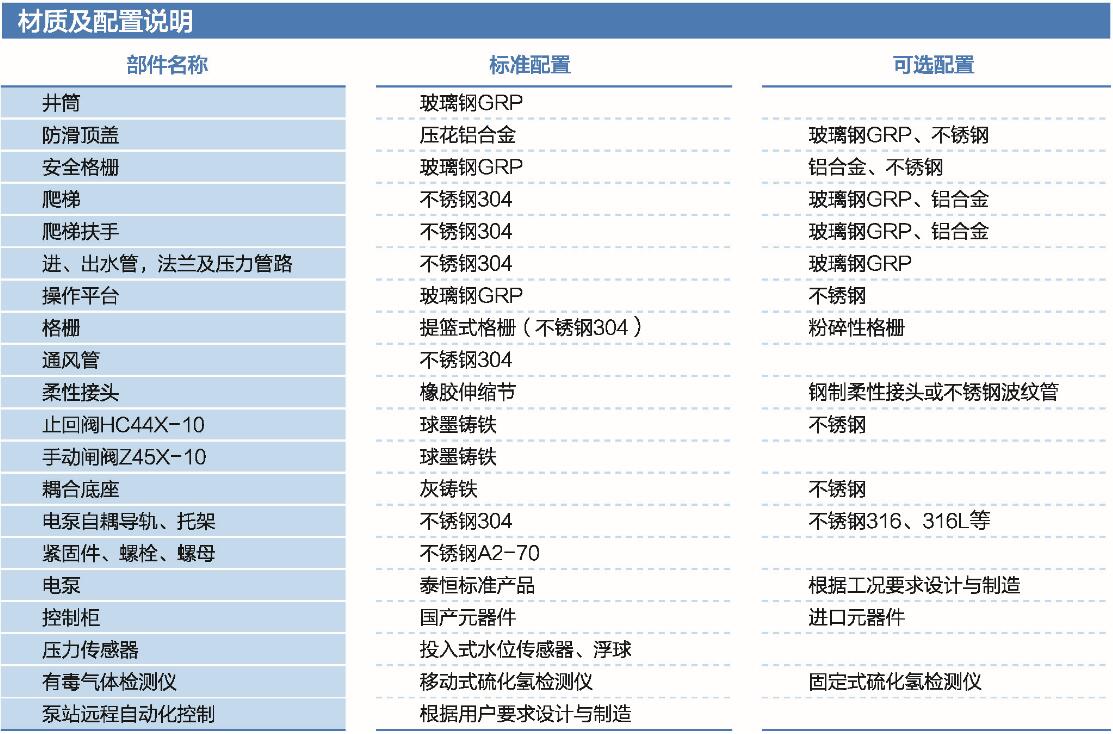

材质与配置

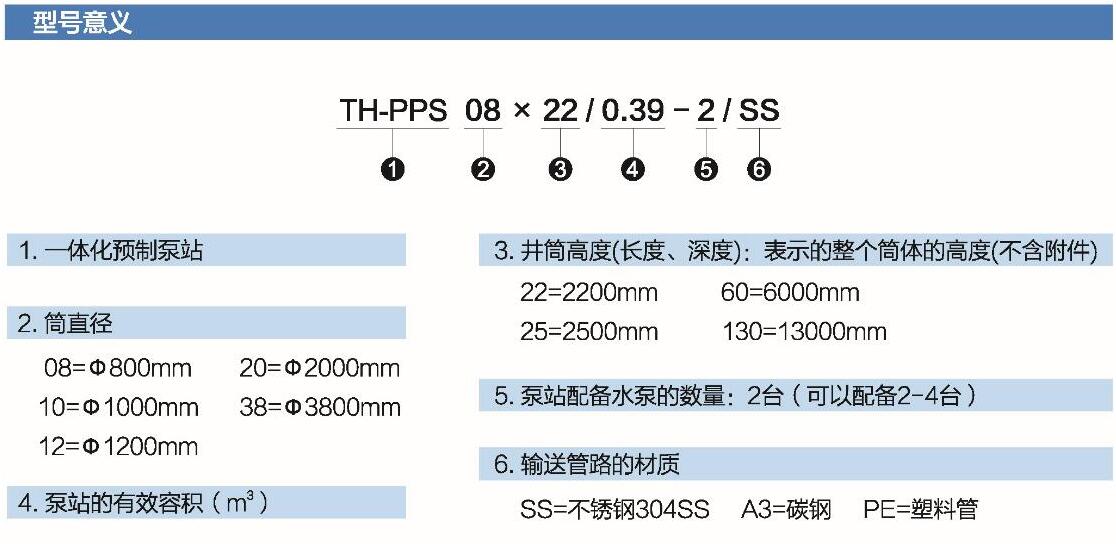

型号意义

泵站选型需提供的数据

1、泵站入流量Q（吨/天），最大时变化系数
2、所需水泵的数量和扬程，一用一备或二用一备
3、室外地坪标高H0（米），也可使用相对标高±0.00（米）
4、进水管外接管底标高H1（米），进水管外接管径DN
5、出水管外接管中标高H2（米），出水管外接管径DN
6、所选格栅类型，提篮格栅或粉碎格栅
7、电控箱型式，室外防雨控制柜或景观式管理房

泵站技术参数

泵站类型筒径（mm）进水流量（m³/d）筒体高度（m）水泵数量（台）

小型泵站 1000 ≤ 1000 ≤ 6 1/2

小型泵站 1200 ≤ 2000 ≤ 6 1/2

小型泵站 1600 ≤ 6000 ≤ 12 1/2

大中型泵站 2000 ≤ 10000 ≤ 12 2/3

大中型泵站 3000 ≤ 35000 ≤ 16 2/3/4

大中型泵站 3800 ≤ 86000 ≤ 16 2/3/4

大中型泵站 4000 ≤ 100000 ≤ 16 2/3/4

大中型泵站定制化 ≤ 120000 ≤ 16 2/3/4

泵站材质说明

部件标准材质可选材质

筒体缠绕纤维玻璃钢（GRP）不锈钢（SUS304）

井筒顶盖缠绕纤维玻璃钢（GRP）不锈钢（SUS304）

人孔盖铝合金花纹板不锈钢（SUS304）

扶手不锈钢（SUS304）

通风管不锈钢（SUS304）

管道不锈钢（SUS304）不锈钢（SUS316)或HDPE

止回阀橡胶板铸铁阀体不锈钢（SUS304）

闸阀橡胶板铸铁阀体不锈钢（SUS304）

柔性接头热镀锌活法兰 / 橡胶不锈钢（SUS304）

水泵铸铁（HT250）

耦合装置铸铁（HT200）

导轨 / 导链不锈钢（SUS304）不锈钢（SUS316）

爬梯不锈钢（SUS304）

维修平台 GRP + 不锈钢框架

粉碎格栅铸铁壳体合金刀片不锈钢壳体合金刀片

提篮格栅不锈钢（SUS304）

螺栓和螺母不锈钢（SUS304）不锈钢（SUS316）

压板热镀锌钢不锈钢（SUS304）

锚固标准件热镀锌钢

电控柜壳体不锈钢（SUS304）不锈钢（SUS316）
